Elevación

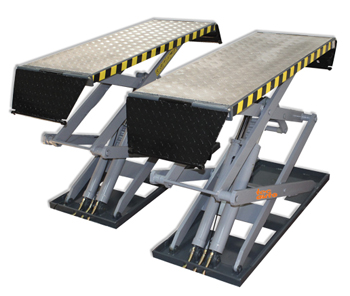

Pantógrafo con Alineación

Elevador doble tijera 3,5 t/4,2 t con alineación total.


TECKN3640DT

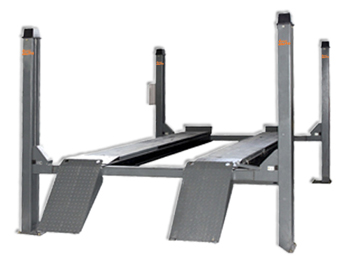

4 Columnas con set de Alineación

p Elevador de 4 columnas con set de alineación para vehiculos de hasta 4.000 Kg.


TECKN3440A






15

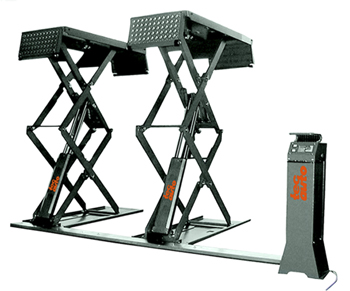

Elevador de tijera

p Elevador Electro-Hidráulico 3 Toneladas para empotrado.


TECKN3630E






15


p

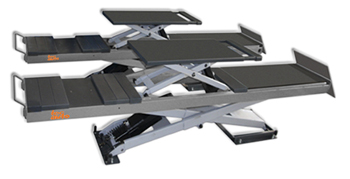

Elevador de tijera

p Elevador Electro-Hidráulico 3 Toneladas de sobresuelo.


TECKN3630S






15


p



Elevador 2 columnas elecromecánico
Smart Lift 2.3 SL

Descripcion

1 Elevador de 2 Columnas Electromecánico con cable de eléctrico en la parte superior para la sincronización.

1 Brazos Asimétricos. Gran apertura de las puertas del vehículo.

1 Brazo con gran giro de hasta 180°.

1 Panel de Mando integrado en las columnas con indicación por Leeds (ayuda al ST a localizar errores).

1 Sincronización Electrónica mediante cable eléctrico.

1 Fácil Instalación.

1 2 motores integrados en las columnas - Acabado de lujo.

1 Tuerca de seguridad de Nylatrón que no hacen ruido y evita el exceso de calor.

1 Transmisión del motor por correa en V.

1 5 años de garantía en tuerca y tornillo bisifín.




15


Preparación Necesaria por el cliente

1 Grosor del cemento en el taller: (min. 260 mm / Cimentación de Caliad C20/2 (B25).
1 12 Tornillos ejem: BM12-20/80/40 (Ver manual de instrucciones).
1 Toma de Alimentación junto al elevador de; 400 Voltios, 50 Hz, 16 amp.
1 Térmico de 5 x 2,5 mm2.
1 Carretilla elevadora o camión pluma.
TECSL2306000100/D
En la entrega se incluye
1 Elevador electromecánico de 2 columnas (Altura Total de 3685 - 4170 mm).
1 4 brazos simétricos telescópicos.
1 4 adaptadores de goma que permiten regulación.




Datos Técnicos


Capacidad Carga (Kg.)
3.000
Altura de Elevación (mm)
2.010
Tiempo de Ascenso aprox. (seg)
40
Tiempo de Descenso aprox. (seg)
40
Punto de Recogida (mm)
95-140
Altura Total de la Columna (mm)
2.890
Ancho Total (mm)
3.000-3.100
Ancho máximo vehículo (mm)
2.460-2.560
Recorrido del Brazo largo (mm)
940-1.495
Recorrido del Brazo corto (mm)
590-900
Motor (kW)
2x1,5
Alimentación
(V/ Hz) 400/ 50
Mano de obra: 4 hrs.
Material montaje: tacos x 12 unds.



p

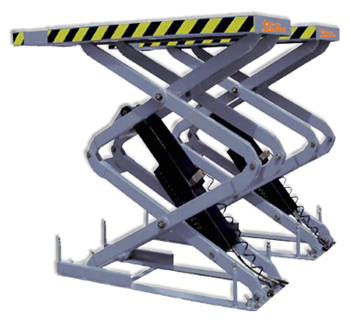

Elevador doble tijera de 99 mm.
Jumbo Lift NT

Descripcion

1 Elevador de Doble tijera para empotrar

1 Ideal para empotrar - 24 cms

1 Sistema hidráulico de bloque de seguridad

1 Sistema de seguridad Maestro / Esclavo

1 Ideal para sitios reducidos (se puede pasar por encima. max. 3t)

1 Centralita de Mando con motor sumergido en aceite. No lleva aire en las tijeras.




15


Preparación Necesaria por el cliente

1 Grosor del cemento en el taller (min. 260 mm/ cimentación de calidad C20 / C25)
1 8 Tornillos B 10-15/70/40 (consultar siempre el manual de instalación)
1 Aceite Hidráulico 13 litros HLP ISO 32
1 Toma de Alimentación junto al elevador de 400 Voltios, 50 Hz.
1 16 amp. Térmico de 5 x 2,5 mm 2
1 Carretilla elevadora o Camión Pluma
TECJLA02520000D
En la entrega se incluye
1 Elevador de Doble tijera para empotrar
1 4 tacos de ppolímero 100 x 150 x 340 mm
1 Centralita hidráulica para posicionar en la parte izquierda.
1 Latiguillo hidráulico de 1 metro




Datos Técnicos


Capacidad Carga(Kg.)
3.000
Altura de Elevación (mm)
1.800
Tiempo de Ascenso aprox.(seg)
36
Tiempo de Descenso aprox. (seg)
36
Obra civil - fosa (mm)
240
Largo plataforma (mm)
1.580
Ancho plataforma (mm)
504
Ancho Total (mm)
1.828
Motor (kW)
3
Alimentación (V/ Hz)
400/ 50
Mano de obra: 5 hrs.
Material montaje: tacos x 22 unds.
Aceite: 14 ltrs.
